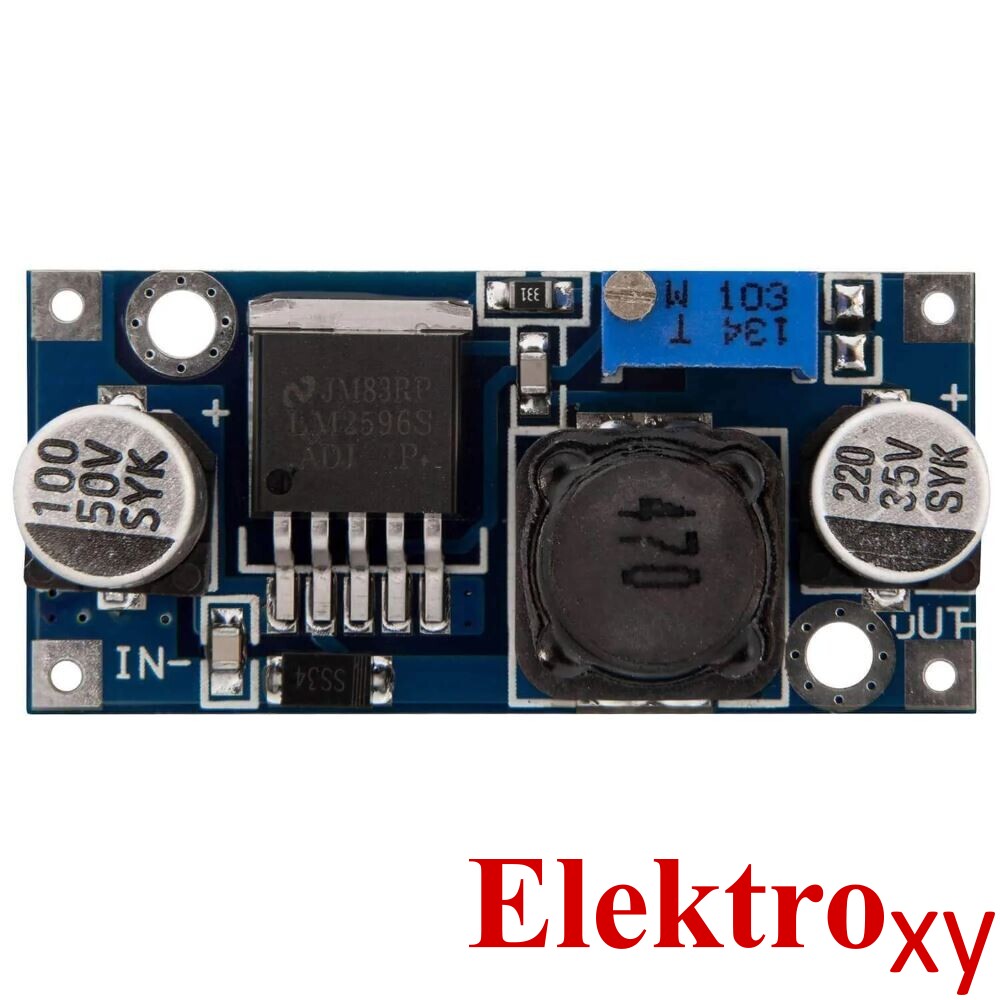

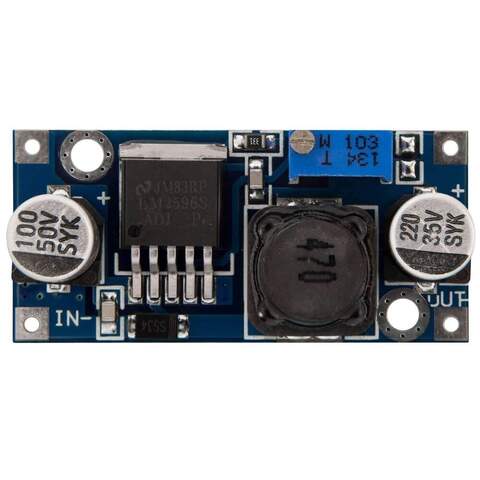

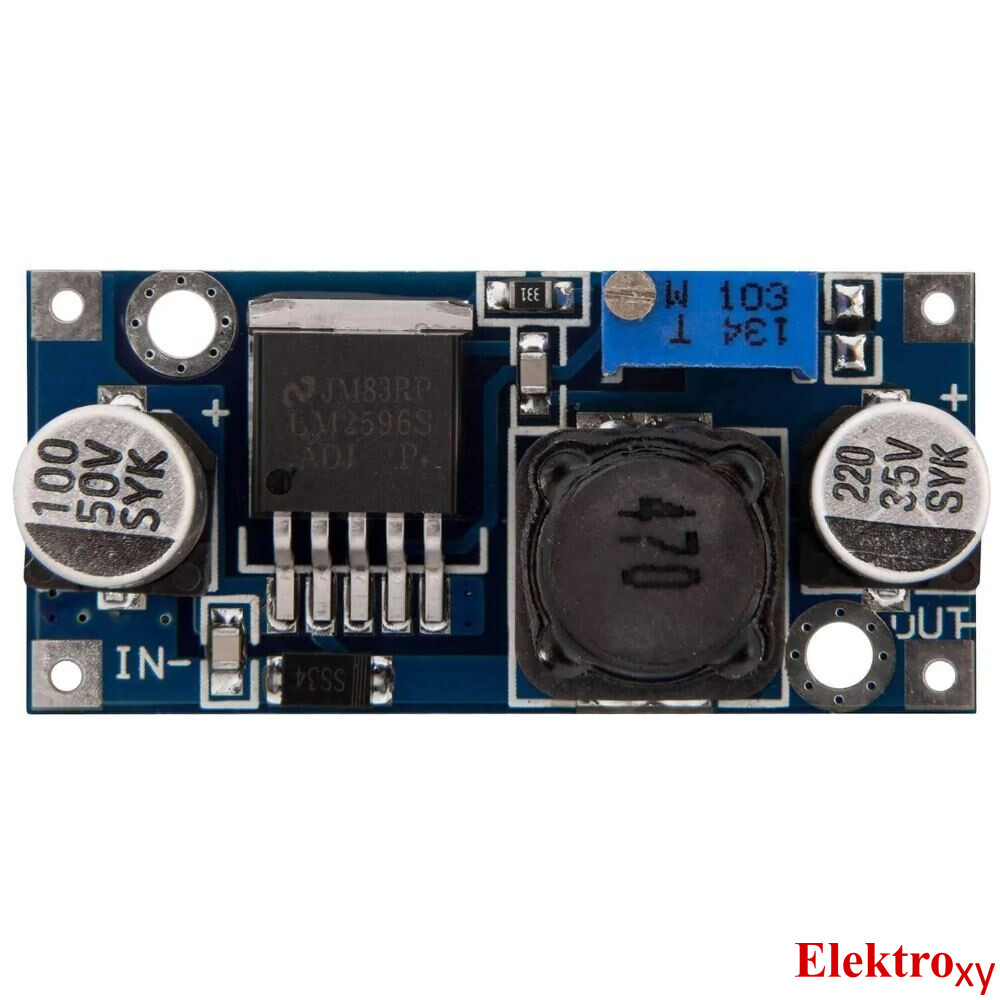

Step Down Modul LM2596S

Das Step Down Modul dient zum stufenlosen und effizienten Regeln von Spannungen. Der Energieverlust  ist beim runterregeln geringer als 8%. Das Modul besitzt eine hohe Ausgangsleistung bis zu 2A und kurzzeitig sogar bis zu 3A.

Der LM2596S Spannungsregler eignet sich um Spannungen auf ein benötigtes Niveau zu reduzieren. Durch die weite Eingangsspannung von 4,5 - 35V kann dieses Modul vielseitig eingesetzt werden, z. B. zur Regelung der Versorgungsspannung zwischen dem Arduino (5V) und einem Sensor (3V).

Sein Vorteil besteht im hohen Wirkungsgrad. Beispiel: Die Platine wird mit bis zu 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.
